[TAVE/밑딥] ch02 퍼셉트론 | 05 다층 퍼셉트론이 충돌한다면

참고자료: 밑바닥부터 시작하는 딥러닝

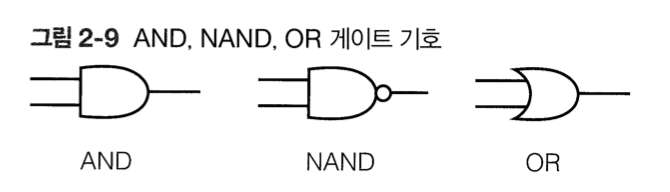

1.  기존 게이트 조합하기

---



XOR 게이트를 만들기 위해 AND, NAND, OR 게이트를 조합하면 된다.

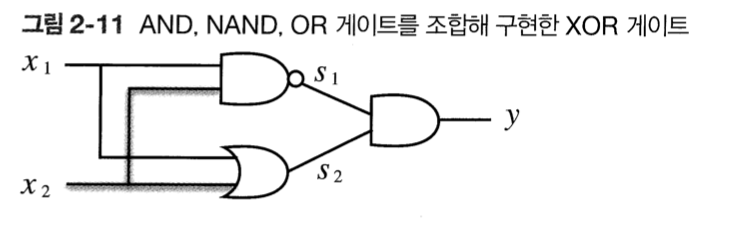

👉🏻 AND, NAND, OR 게이트를 조합해서 만든 XOR 게이트는 위와 같다.

x1	x2	s1	s2	y
0	0	1	0	0
1	0	1	1	1
0	1	1	1	1
1	1	0	1	0

👉🏻NAND의 출력을 s1, OR의 출력을 s2로 해서 만든 진리표이다.



2.  XOR 게이트 조합하기

---

def XOR(x1, x2):
  s1 = NAND(x1, x2)
  s2 = OR(x1, x2)
  y = AND(s1, s2)
  return y

👉🏻파이썬으로 구현하면 다음과 같다.

👉🏻XOR은 2층 퍼셉트론으로 층이 여러 개인 퍼셉트론을 다층 퍼셉트론이라고 한다.

• 0층의 두 뉴런이 입력 신호를 받아 1층의 뉴런으로 신호를 보낸다.
• 1층의 뉴런이 2층의 뉴런으로 신호를 보내고, 2층의 뉴런은 y를 출력한다.
