문제 상황
2022.03.21 - [그 땐 IT활동했지/그 땐 영일영 근무했지] - [010/JavaScripts] chart.js | 범례 커스텀하기(3.7.1 version)
[010/JavaScripts] chart.js | 범례 커스텀하기(3.7.1 version)
문제 상황 2022.03.20 - [그 땐 IT활동했지/그 땐 영일영 근무했지] - [010/JavaScripts] chart.js | 범례 커스텀하기(2.4.0 version) 차트를 그리고 범례까지 커스텀하는 것에 성공했다!(이전 포스팅↑) 하지만..
itwithruilan.tistory.com

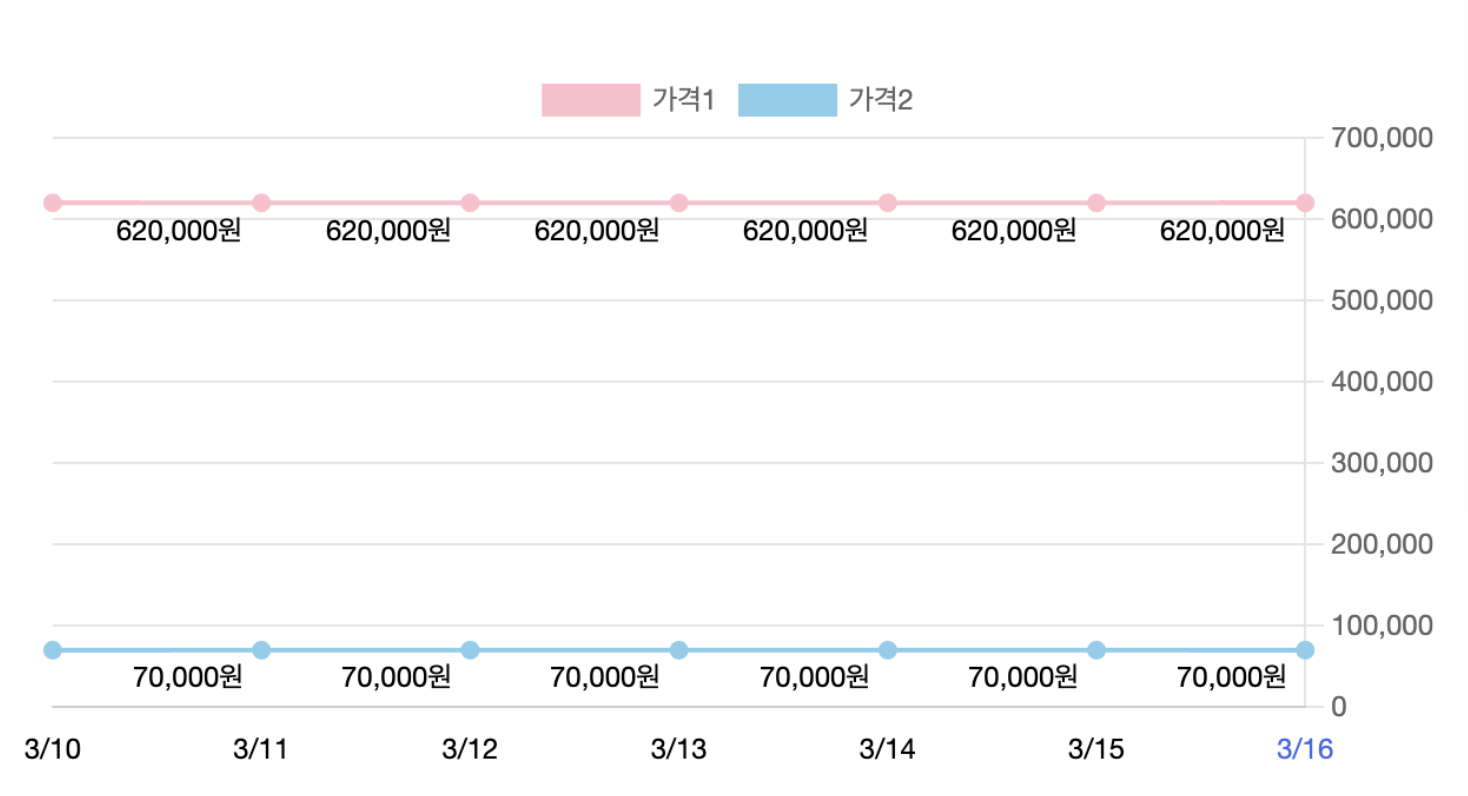

차트를 만드는 것까지는 성공! 하지만 원하는 모양으로 만들기 위해 또 커스텀이 필요하다.ㅎㅎ
아래 공식문서에도 잘 나와있지만 실제 코드를 뜯어보며 어떻게 쓰는지 알아보자!
(시작하기 전에 범례 커스텀 부분은 이전 포스팅에 자세히 설명되어 있어 아예 뺐다. 궁금하다면 위 링크 참조!!)
Chart.js | Open source HTML5 Charts for your website
New in 2.0 New chart axis types Plot complex, sparse datasets on date time, logarithmic or even entirely custom scales with ease.
www.chartjs.org
코드 간단 설명
let chartData = {
labels: [
'3/10', '3/11', '3/12', '3/13', '3/14', '3/15', '3/16'
],
datasets: [
{
label: '가격1',
fill: false,
data: [
620000, 620000, 620000, 620000, 620000, 620000, 620000
],
pointRadius: [
3, 3, 3, 3, 3, 3, 3
],
borderColor: 'pink',
backgroundColor: 'pink',
borderWidth: 2,
},
{
label: '가격2',
fill: false,
data: [
70000, 70000, 70000, 70000, 70000, 70000, 70000
],
pointRadius: [
3, 3, 3, 3, 3, 3, 3
],
backgroundColor: 'skyblue',
borderColor: 'skyblue',
borderWidth: 2,
}
]
}👉🏻차트 데이터를 chartData라는 변수에 따로 담아줬다.
let chartDraw = function () {
let context = document.getElementById('myChart').getContext('2d');
let lastDataIndex = chartData.datasets[0].data.length - 1;
Chart.register(ChartDataLabels);
window.myChart = new Chart(context, {
type: 'line',
data: chartData,
options: {
layout: {},
plugins: {
datalabels: {
color: 'black',
anchor: 'end',
clamp: true,
clip: true,
align: '-135',
offset: 1,
formatter: function (value, context){
let result = value.toString().replace(/\B(?=(\d{3})+(?!\d))/g, ',');
return result + '원'
},
display: function(context) {
if ( context.dataIndex === lastDataIndex ) { return 1 }
else { return 0 }
}
},
},
scales: {
y: {
type: 'linear',
position: 'right',
grace: '5%',
grid: {
display: false,
},
ticks: {}
},
x: {
grid: {
display: false,
},
ticks: {
alignment: 'end',
color: function (ctx) {
if ( ctx.index === lastDataIndex ) { return '#426AE6' }
else { return 'black' }
}
}
},
}
},
});
}👉🏻차트를 실행하는 전체 코드이다.
👉🏻data 부분에 chartData를 넣어줬다.
👉🏻차트의 다양한 요소의 속성은 options에서 설정해주면 된다. 이제 아래에서 options에서 어떤 속성을 어떻게 설정할지 알아보자!
데이터레이블 위치
options: {
plugins: {
datalabels: {
color: 'black',
anchor: 'end',
clamp: true,
clip: true,
align: '-135',
offset: 1,
formatter: function (value, context){
let result = value.toString().replace(/\B(?=(\d{3})+(?!\d))/g, ',');
return result + '원'
},
display: function(context) {
if ( context.dataIndex === lastDataIndex ) { return 1 }
else { return 0 }
}
},
},
}👉🏻데이터레이블은 options의 plugins에 적어야 한다. datalabel은 'chartjs-plugin-datalabels'를 사용한다. 아래 링크를 참조하자! 직관적인 color와 같은 것만 빼고 독특한 것만 살펴보겠당
https://chartjs-plugin-datalabels.netlify.app/
chartjs-plugin-datalabels
chartjs-plugin-datalabels.netlify.app
1️⃣anchor - 데이터레이블의 위치
👉🏻영어로는 '닻을 내리다, 정박하다'이다. 즉 데이터레이블이 차트 축에서 얼마나 떨어져있는지 정한다.
- start: 차트에서 가장 가까이 있다.
- center: default값이고 차트에서 중간 거리만큼 떨어져있다.
- end: 차트에서 가장 멀리 떨어져있다.

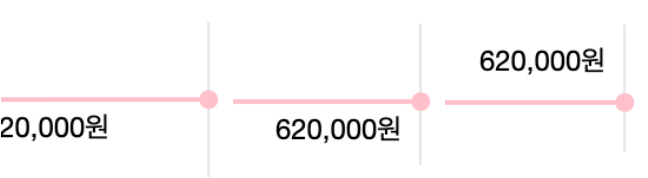

👉🏻차례대로 속성을 start, center, end로 줬을 때이다.(미세한 차이!)
2️⃣clamp - 가시적인 부분에서의 데이터레이블의 위치
👉🏻가끔 데이터레이블이 차트 바깥부분으로 나가면 보이지 않는 경우가 생긴다. 이때 보이도록 할 것인지 원래의 위치에 그대로 위치시킬 것인지 정한다.
- true: 차트 안쪽 위치로 이동시킨다.
- false: 차트 바깥쪽(원래) 위치에 둔다.

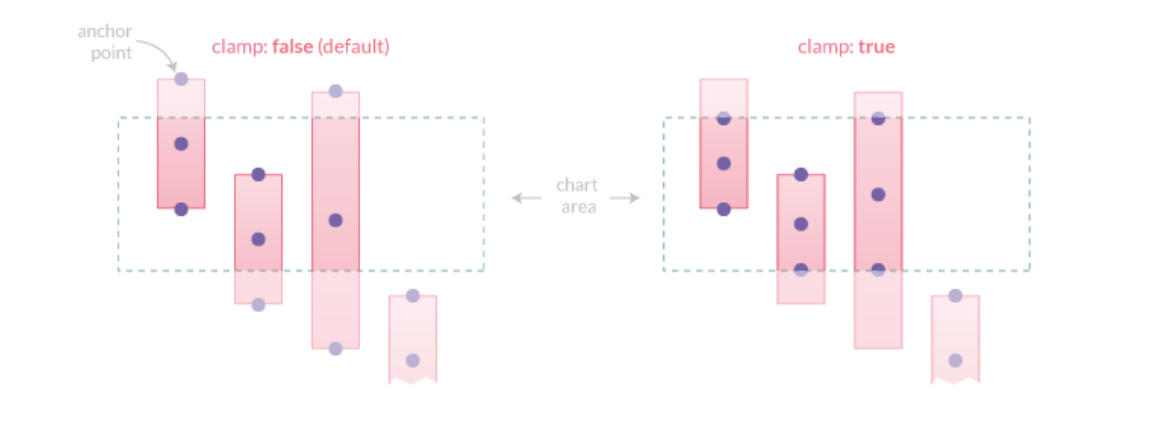

👉🏻얘는 직접 상황을 만들어 캡쳐하기 어려워서 공식문서 사진으로 대체ㅎ
3️⃣clip - 데이터레이블이 일부 가려질 때
👉🏻가끔 데이터레이블이 완전히 차트 바깥으로 나가지 않고 일부만 가릴 때가 있다. 이때 완전히 보이지 않게 할지 반정도만 가려진 상태로 둘지 정한다.
- true: 데이터레이블을 아예 가린다.
- false: 데이터레이블이 일부만 가려진 상태로 둔다.

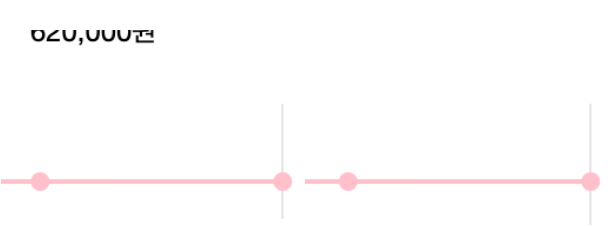

👉🏻위 사진은 각각 clip 속성이 false, true일 때 모습니다. false일 때는 일부 가려진채로 두고 true일 때는 완전히 가려버린 모습을 볼 수 있다.
3️⃣align & offset - 데이터레이블의 방향
👉🏻align은 데이터레이블의 세세한 방향을 각도로 정한다.
👉🏻offset은 차트와 떨어진 거리를 나타내고 default가 4이다. align이 center일 때는 적용되지 않는다.

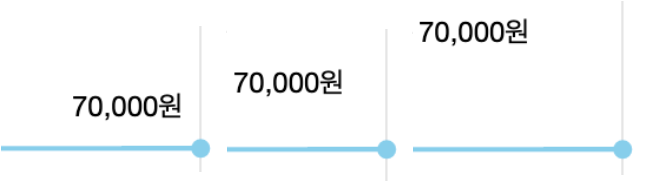

👉🏻각각 align이 45도, 135도, -135도인 모습이다. 45도일 때는 데이터 레이블이 오른쪽으로 밀려 아예 안 보이고 왼쪽의 데이터레이블이 빼꼼한 모습을 볼 수 있다.

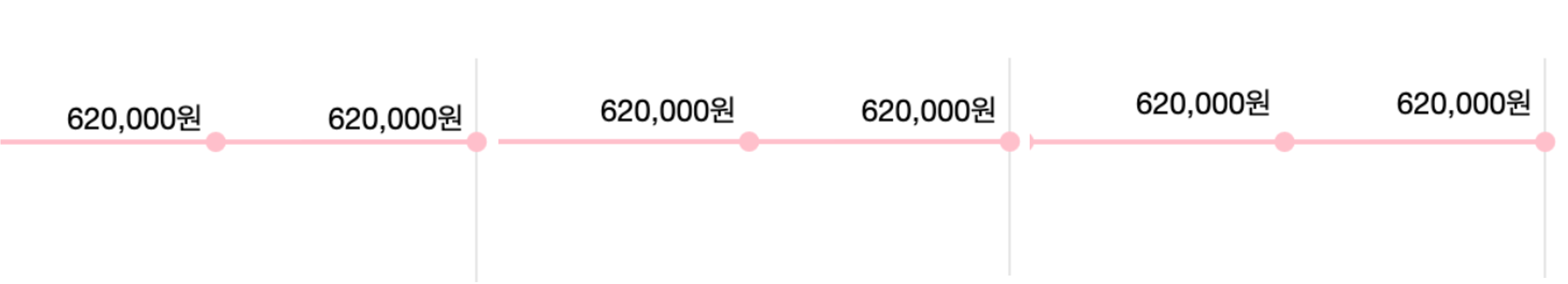

👉🏻각각 offset이 5, 20, 50일 때이다. 점점 멀어지는 것을 볼 수 있다.
🐰이후 formatter와 display 속성은 함수를 사용했기 때문에 이후 포스팅할 함수편에서 만나보자!ㅎㅎ
x축과 y축
🐰x축과 y축은 options의 scales 속성 안에서 설정해준다.
options: {
scales: {
y: {
type: 'linear',
position: 'right',
grace: '5%',
grid: {
display: false,
},
},
x: {
grid: {
display: false,
},
ticks: {
color: function (ctx) {
if ( ctx.index === lastDataIndex ) { return '#426AE6' }
else { return 'black' }
}
}
},
}
},
}👉🏻x축과 y축 모두 동일하게 같은 설정을 줄 수 있다. 처음부터 살펴보자!
1️⃣type
👉🏻축의 형태로 linear, time, radar 등등이 있다.
2️⃣position

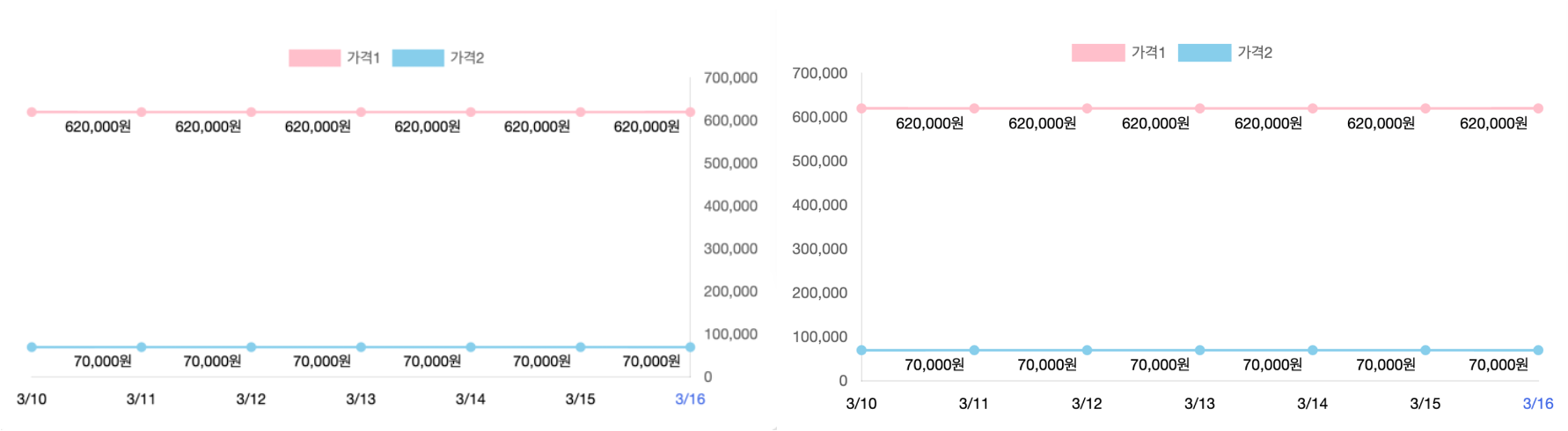

👉🏻축의 위치이다. 아래 사진은 y축의 position을 각각 right, left로 설정했을 때이다.
3️⃣grace

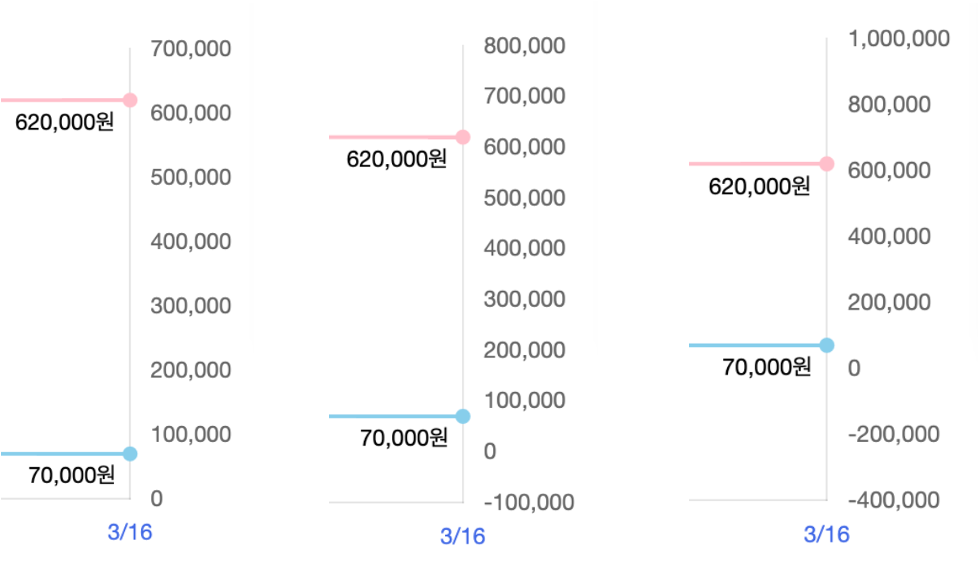

👉🏻축의 범위이다. 값이 커질수록 범위가 커진다. 아래 사진은 y축의 grace가 각각 5%, 50%, 100%일 때이다. 퍼센트로 설정한다.
4️⃣grid
👉🏻보조선이다. 아래는 y축이 각각 true, false일 때다.
🐰ticks의 color에도 함수가 사용되었으니 다음에 만나도록 하자ㅎㅎ
